——Что такое проточная часть насоса AODD?

Введение

В пневматическом двухмембранном насосе AODD проточная часть – это зона насоса, которая непосредственно контактирует с перекачиваемой средой. Для инженеров, закупщиков и сервисных специалистов это не второстепенная деталь. Именно проточная часть влияет на совместимость с жидкостью, устойчивость к коррозии или износу, удобство обслуживания и перечень запасных частей, которые следует учитывать до заказа.

Насосы AODD применяются для перекачки химических сред, сточных вод, суспензий, лакокрасочных материалов, масел, санитарных продуктов и многих промышленных жидкостей. Внешне насосы могут выглядеть похожими, но правильная конфигурация проточной части в разных задачах будет отличаться. Перед подбором необходимо учитывать название среды, концентрацию, вязкость, содержание твердых включений, температуру и условия монтажа.

Какие элементы входят в проточную часть

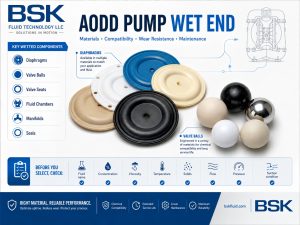

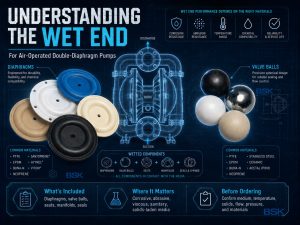

К проточной части обычно относятся все компоненты, соприкасающиеся с рабочей средой. В типовом насосе AODD это корпус или жидкостные камеры, мембраны, шаровые клапаны, седла клапанов, коллекторы, уплотнения и другие элементы канала прохождения жидкости. Эти детали формируют путь среды через насос, тогда как пневматический привод работает со стороны, отделенной от жидкости.

Особенно важна мембрана, потому что она разделяет перекачиваемую среду и воздушную приводную часть. Шары и седла клапанов управляют открытием и закрытием потока при движении мембран. Коллекторы и камеры направляют жидкость от всасывания к нагнетанию. Если хотя бы один из этих элементов плохо подобран под среду, возможны протечки, набухание материала, ускоренный износ, нестабильная подача или сложное обслуживание.

Где выбор проточной части особенно важен

Подбор проточной части важен почти в любой задаче, но становится критичным при работе с коррозионными, абразивными, вязкими, липкими, санитарными или содержащими твердые включения средами. При перекачке химических веществ сначала оценивают совместимость жидкости с материалами проточной части. Материал корпуса, подходящий для одной химической среды, может оказаться неподходящим при другой концентрации или температуре.

В сточных водах и суспензиях абразивные частицы могут влиять на срок службы мембран, шаров и седел клапанов. В красках, чернилах, покрытиях и смазочных материалах важны вязкость, очистка и стабильная работа клапанов. В санитарных процессах дополнительно оценивают проточный канал, тип соединений, способ мойки и материалы, контактирующие с продуктом. Поэтому подбор начинается не с внешнего вида насоса, а с реальной среды и условий работы.

Типичные проблемы при неправильном выборе

Неверный выбор материалов проточной части часто приводит к практическим проблемам на объекте. Коррозионная жидкость может повредить неподходящий корпус или уплотнения. Абразивная суспензия ускоряет износ мембран, клапанных шаров и седел. Липкие или высоковязкие среды могут ухудшать посадку клапанов, замедлять цикл насоса или вызывать неполное опорожнение линии, если конфигурация заранее не проверена.

Еще одна распространенная ошибка – считать, что один материал мембраны подходит для всех жидкостей. PTFE, Santoprene, NBR, FKM, PU, Silicone и другие материалы могут рассматриваться при подборе, но выбор зависит от состава среды, температуры, концентрации и режима работы. То же относится к клапанным шарам и седлам. Их материал и конструкция должны подтверждаться с учетом конкретной среды и реальной нагрузки.

Какие данные должен предоставить покупатель

Перед заказом насоса AODD покупателю желательно подготовить понятное описание среды и условий эксплуатации. Полезны следующие данные: название и состав жидкости, концентрация, вязкость, температура, содержание твердых включений, характер частиц, коррозионность, требуемая подача, давление или напор на выходе, условия всасывания, размер и длина трубопровода, рабочая среда вокруг насоса, а также непрерывный или периодический режим работы.

Если есть требования к мойке, санитарному исполнению или подтверждению материалов, их нужно указать заранее. При работе с абразивной суспензией следует описать характер твердых включений. Для агрессивной химической среды необходимо проверять совместимость не только корпуса, но и всех деталей, контактирующих с жидкостью. Правильный анализ проточной части рассматривает весь путь среды через насос.

Материалы и конфигурация

В материалах BSK представлены решения на базе пневматических мембранных насосов с вариантами исполнения из полипропилена, алюминиевого сплава, нержавеющей стали и чугуна для разных промышленных задач. Для мембран, клапанов, седел и уплотнений в зависимости от серии и применения могут рассматриваться PTFE, Santoprene, NBR, FKM, PU, Silicone, нержавеющая сталь или керамика. Эти варианты не являются универсальными ответами и должны подтверждаться по фактической среде и условиям работы.

Для коррозионных жидкостей подбор обычно начинается с химической совместимости, а затем проверяется механическая нагрузка. Для абразивных и содержащих твердые частицы сред важна не только устойчивость к коррозии, но и износостойкость, а также конфигурация клапанов. Для санитарной перекачки могут обсуждаться санитарный мембранный насос, тип соединений, проточный канал, способ очистки и выбор между шаровым и лепестковым клапаном.

Распространенные ошибки при подборе

Одна из частых ошибок – выбирать насос AODD только по присоединительному размеру. Размер входа и выхода важен, но он не подтверждает химическую совместимость, износостойкость, работу с вязкой средой или подходящую конфигурацию клапанов. Другая ошибка – выбрать материал корпуса, но не проверить мембраны, клапанные шары, седла и уплотнения. Среда контактирует со всей проточной частью, поэтому нужно оценивать весь канал.

Еще одна ошибка – копировать конфигурацию из другой задачи без проверки деталей. Две среды могут относиться к одной отрасли, но отличаться концентрацией, температурой, твердыми включениями, добавками или процессом мойки. Решение, работающее на одном предприятии, может требовать корректировки на другом. Также не следует опираться на неподтвержденные параметры, сертификаты или чрезмерные рекламные заявления.

Как BSK помогает при подборе

BSK Fluid Technology LLC. разрабатывает и поставляет решения на базе пневматических мембранных насосов для промышленных задач перекачки. При выборе проточной части специалисты BSK могут помочь оценить среду, условия эксплуатации, материалы контактирующих деталей, конфигурацию клапанов и требования к обслуживанию до выбора модели. Такая поддержка особенно важна для коррозионных, абразивных, вязких, санитарных и сложных для описания сред.

Для начала подбора передайте название среды, концентрацию, вязкость, температуру, информацию о твердых включениях, требуемую подачу, давление или напор, условия всасывания, схему трубопровода и предпочтительные материалы проточной части. На основе этих данных команда BSK сможет обсудить подходящую конфигурацию насоса AODD и снизить риски неправильного выбора.

Заключение

Проточная часть насоса AODD объединяет вопросы совместимости материалов, износостойкости, работы клапанов, очистки и планирования обслуживания. Внимательная проверка этой зоны помогает покупателю выйти за рамки простого выбора размера насоса и сосредоточиться на условиях, которые реально влияют на работу оборудования.

При выборе пневматического мембранного насоса не стоит считать проточную часть второстепенной. Проверьте весь путь среды и подтвердите каждый контактирующий компонент с учетом фактической жидкости и режима работы. Для подбора под конкретную задачу обратитесь в BSK . и предоставьте данные о вашей среде и условиях эксплуатации.
