Как выбрать пневматический мембранный насос для нефтегазовой отрасли

2026-04-08

——Как выбрать пневматический мембранный насос для нефтегазовой отрасли

Таблица параметров выбора пневматического диафрагмного насоса для полного цикла работы в нефтегазовой промышленности

Этап добычи сырой нефти (сухопутные/морские нефтяные месторождения)

Сферы применения	Рекомендуемый диапазон трафика	Рабочее напряжение	Материал корпуса насоса	Материал диафрагмы	Материалы шарика клапана и упора клапана	Калибр адаптера	Основные критерии выбора оборудования

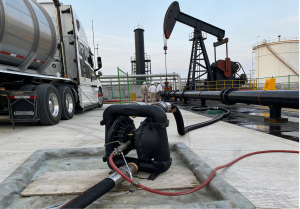

Водосбор из нефтяных скважин (скважин с низкой продуктивностью или содержащих песок)	5～30 m³/h	0.4～0.7 MPa	Нержавеющая сталь 316L / Литая сталь	Нитрилсодержащая каучуковая смесь (NBR) / Политетрафторэтилен (PTFE)	Керамика/нержавеющая сталь	DN25～DN50	Высокая степень самопоглощения воды (≥7 м), устойчивость к наличию песка, защита от газовых замков
Транспортировка бурового или фракционного раствора	20～80 m³/h	0.5～0.8 MPa	Нержавеющая чугунная плита с резиновым покрытием	Полиуретан (PU)/Нитрилсодержащая резина	Хардкор/керамика	DN40～DN80	Устойчивость к износу, большой канал, устойчивость к твердым частицам
Сбор и транспортировка сырой нефти на месторождении	10～50 m³/h	0.4～0.6 MPa	Нержавеющая сталь марок 304/316	Фторсодержащая резиновая смесь (FKM)/ПТФЭ	Нержавеющая сталь / керамика	DN32～DN65	Взрывозащищённый, герметичный, устойчивый к нефти с содержанием газа
Перевозка смеси для удаления воска и ремонта скважин	3～15 m³/h	0.3～0.6 MPa	Нержавеющая сталь 316L	PTFE/фторсодержащая резина	Сталь не поддающаяся коррозии	DN20～DN40	Устойчив к химическим коррозионным воздействиям, регулируемый расход, портативный
Очистка резервуаров от ила и загрязнённого масла	5～25 m³/h	0.4～0.7 MPa	Литая сталь / смолистая оболочка	Надежный нитриловый каучук	Керамика/твёрдое сплавление	DN25～DN50	Пригоден для работы в условиях сухого режима, выдерживает высокое содержание твёрдых частиц, обладает высокой способностью к самоподъёму.

Процесс переработки нефти (фракционирование, трансформация, смешивание на нефтеперерабатывающем заводе)

Сферы применения	Рекомендуемый диапазон трафика	Рабочее напряжение	Материал корпуса насоса	Материал диафрагмы	Материалы шарика клапана и упора клапана	Калибр адаптера	Основные критерии выбора оборудования
Транспортировка сажи/битума при условиях снижения и повышения давления	15～60 m³/h	0.5～0.8 MPa	Литая сталь / нержавеющая сталь 316L	Фторсодержащий резиновый материал / ПТФЭ	Хардметалл	DN40～DN80	Устойчивость к высоким температурам (≤150 °C) и высокой вязкости
Транспортировка суспензии катализатора катализированного crackingа	10～40 m³/h	0.4～0.7 MPa	Сопротивляющий износу клеевой материал / 316L	Полиуретан / ПТФЭ	Керамика/твёрдое сплавление	DN32～DN65	Устойчив к износу, заблокировке и воздействию твёрдых частиц
Перевозка компонентов нафты/бензина	20～100 m³/h	0.3～0.6 MPa	Нержавеющая сталь 316L / алюминиевый сплав	PTFE/фторсодержащая резина	Нержавеющая сталь / керамика	DN50～DN100	Основные характеристики: устойчивость к взрывам, низкий уровень утечек, способность выдерживать воздействие легких углеводородов

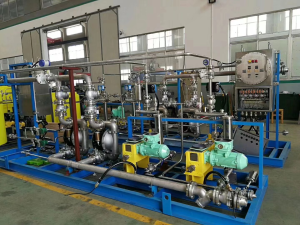

Точное добавление добавок в нефтепродукты	0.5～5 m³/h	0.2～0.5 MPa	Нержавеющая сталь 316L	PTFE	Нержавеющая сталь / Тетрафторид	DN15～DN25	Точное регулирование низкого расхода, устойчивость к химической коррозии
Обработка нефтяного сточных вод и загрязнённой нефти	8～30 m³/h	0.4～0.6 MPa	Литой чугунный материал с гумовым покрытием / 304	Нитрилсодержащая резина / ПУ	керамическая	DN25～DN50	Устойчив к масляному и твёрдому загрязнению, прост в обслуживании и не подвержен засорению

Хранение, транспортировка и распределение нефтепродуктов

Сферы применения	Рекомендуемый диапазон трафика	Рабочее напряжение	Материал корпуса насоса	Материал диафрагмы	Материалы шарика клапана и упора клапана	Калибр адаптера	Основные критерии выбора оборудования
Разгрузка и загрузка нефтепродуктов на нефтеперерабатывающем заводе или в нефтепропитном складе	30～120 m³/h	0.3～0.6 MPa	Нержавеющая сталь 316L / алюминиевый сплав	PTFE/фторсодержащая резина	Нержавеющая сталь / керамика	DN50～DN100	Высокая пропускная способность, взрывозащита, быстрое загрузочно-разгрузочное обслуживание

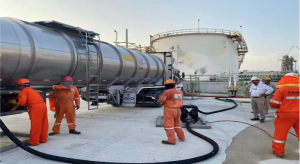

Разгрузка танкера/трубчатого танкера с нефтью	20～80 m³/h	0.4～0.7 MPa	Нержавеющая сталь 316L	Фторсодержащий резиновый материал / ПТФЭ	Сталь не поддающаяся коррозии	DN40～DN80	Сильное самовоздушение, мобильность, устойчивость к испарению нефти и газа
Распаковка нефти на подземных складах автозаправочных станций	15～40 m³/h	0.3～0.5 MPa	Нержавеющая сталь 316L / алюминиевый сплав	PTFE	Нержавеющая сталь / Тетрафторид	DN32～DN65	Устойчивость к взрывам, низкий уровень шума, совместимость с опасными зонами
Перекачка или перенаправление топлива из резервуаров нефтяного склада	25～90 m³/h	0.4～0.6 MPa	Нержавеющая сталь марок 304/316	Фторсодержащий резиновый материал	Сталь не поддающаяся коррозии	DN50～DN100	Регулируемый расход, отсутствие утечек, длительный срок службы
Транспортировка газообразных отходов с помощью системы их сбора	3～12 m³/h	0.2～0.4 MPa	Нержавеющая сталь 316L	PTFE	Сталь не поддающаяся коррозии	DN20～DN32	Устойчив к нефтяному и газовому коррозионному воздействию, обеспечивает высокую герметичность и низкое энергопотребление

Система вспомогательных и аварийных мер

Сферы применения	Рекомендуемый диапазон трафика	Рабочее напряжение	Материал корпуса насоса	Материал диафрагмы	Материалы шарика клапана и упора клапана	Калибр адаптера	Основные критерии выбора оборудования
Чистка оборудования / подача растворителей	2～10 m³/h	0.2～0.5 MPa	Нержавеющая сталь 316L	PTFE	Тетрафторид/нержавеющая сталь	DN15～DN25	Устойчив к воздействию растворителей, портативный, низкое расходование жидкости
Срочное восстановление после аварийного утечки газа из трубопровода	5～20 m³/h	0.5～0.8 MPa	Литая сталь / 304	Надежный нитриловый каучук	керамическая	DN25～DN40	Наличие портативного устройства для экстренных ситуаций, устойчивость к загрязняющим средам, высокая способность к самососке.
Транспортировка смазочного/гидравлического масла	1～8 m³/h	0.2～0.4 MPa	Нержавеющая сталь 316L	Нитрилсодержащая резина	Сталь не поддающаяся коррозии	DN15～DN25	Направление транспортировки: устойчивое движение жидкости при низком расходе и в условиях защиты от воздействия нефти

Общие примечания к выбору типов оборудования (обязательные стандарты для нефтегазовой промышленности)

Стандарты безопасности: Для всех опасных зон ( зоны 1 и 2 ) необходимо использовать пневматические насосы без электрических компонентов, соответствующие стандартам взрывозащиты Ex d II BT4/CT4; такие насосы подходят для использования в условиях, характеризующихся наличием легковоспламеняющихся и взрывоопасных газов.

Соответствие материалов:

◦ Сырая нефть/тяжелая нефть: предпочтение отдаётся материалам типа 316L в сочетании с фторсополимерами или ПТФЭ; такие материалы обладают высокой устойчивостью к сере, коррозии и высоким температурам.

◦ Бензин/дизельное топливо/лёгкие углеводороды: рекомендуется использовать алюминиевые сплавы или материалы типа 316L в сочетании с ПТФЭ для предотвращения испарения и утечек.

◦ Среда с содержанием песка/твердых частиц: клеевая/износостойкая сплавная конструкция + уплотнительные элементы из ПУ/керамики для увеличения срока службы.

Маржа потока: номинальный расход должен быть не менее 1,2–1,5 раза превышать технологические требования; это позволяет компенсировать влияние падения давления в трубопроводах и колебаний поставок газа.

Требования к источнику газа: стандартное рабочее давление газа составляет от 0,4 до 0,7 МПа; расход газа должен быть не менее 1,5 раза превышать потребности насоса в газе для обеспечения стабильной работы системы.

Адаптация к температуре: стандартный тип – от –20°C до 120°C; для высокотемпературных сред (смазочного масла) используется тип, устойчивый к высоким температурам (≤180°C).
